ACIM-Controller der SDJ-Serie (3 kW)
Produktbeschreibung des Motorcontrollers der SDJ-Serie (3 kW).
Der AC-Controller der SDJ-Serie ist ein Treiber, der für AC-Elektrofahrzeuge mit Niederspannung entwickelt wurde.Als Antriebsausrüstung eines hochzuverlässigen Asynchronmotors mit großem Drehmoment, der mit der Vektorsteuerungsmethode mit vier Quadranten ausgestattet ist, kann er die Motordrehzahl und das Drehmoment präzise steuern.Es wird häufig in rein elektrischen Personenkraftwagen, langsamen Personenkraftwagen der A00-Klasse, elektrischen Besichtigungsfahrzeugen, elektrischen Kehrfahrzeugen, elektrischen Logistikfahrzeugen usw. eingesetzt.
Der AC-Controller der SDJ-Serie übernimmt die digitale Antriebssteuerung mit DSP als Kern und die Schutzstufe erreicht IP67.Als Antriebsgerät verwendet die Steuerung einen Asynchronmotor mit hoher Zuverlässigkeit und hohem Drehmoment, der sich durch geringe Größe, geringes Gewicht, hohe Zuverlässigkeit und schnelle Reaktion auszeichnet.Mit Energierückkopplungsfunktion zur Erhöhung der Reisekilometerleistung;und mehrere Schutzdesigns wie begrenzter Strom, Überstrom, Übertemperatur, blockierter Rotor, Kurzschluss usw.
Merkmale
●Der Controller verwendet den deutschen DSP, einen internationalen Mainstream-Digitalantrieb, als Kernsteuerchip, der zum Aufbau einer guten Plattform für Motorsteuerungsalgorithmen beiträgt.
●Durch die Verwendung der Hochleistungs-MOSFET-Röhre als Leistungsgerät kann eine effiziente Energieumwandlung realisiert werden.
●Mehrfacher Sicherheitsschutz für die CAN-Schnittstelle und Sicherheitszertifizierungsmanagement des Lithiumbatterie-BMS.
●Unterstützt Kurzschlussschutz (Phase – Erde, Phase – Phase, Phase – Quelle), Überlast-, Übertemperatur- und Überspannungsschutz.
●Eine zuverlässige und flexible regenerative Bremstechnologie kann die Fahrleistung verbessern, um den Bedürfnissen des Kunden gerecht zu werden, selbst bei niedriger Geschwindigkeit.
●Einsatz von Mikrobewegungstechnologie und langsamer Abstiegs- und Berghaltetechnologie für steiles Gefälle, stärkere Steigfähigkeit, stabiles Berghalten und stärkeres Anfahren.
●Verwenden Sie einen hervorragenden Optimierungsalgorithmus und eine Frequenz von 0 bis 300 Hz, um Geräusche und Vibrationsamplituden zu reduzieren.
●Perfekte Fehlerschutzfunktion, der Summer erinnert an alle Arten von Fehlern und erleichtert die Wartung.
●Nutzt die CAN-Bus-Technologie, um den Verkabelungsaufwand zu reduzieren. Die Parameter können angepasst und online programmiert werden.
●Nimmt ein kompatibles Design an, um das Volumen zu verkleinern und das Gewicht zu verringern.Selbstlernfunktion, vereinfacht die Installations- und Debugging-Schritte.
Für Autofirmen: einfaches Beladen, sorgenfreier After-Sales
●Starke Anpassungsfähigkeit und Selbstlernfunktion
●Berühmte Fabrikgeräte, zuverlässige Qualität
●Selbsterkennungs-Fehleralarmfunktion
Für Benutzer: starke Erfahrung, nachsichtiger Galopp
●Der Antrieb ist sanft, der Start ist stark und die Beschleunigung ist stark
●Großes Drehmoment, starke Steigfähigkeit, Rutschfestigkeit am Hang
●Energierückmeldung, Reichweite erhöhen, Batterielebensdauer verlängern
Produkt: professionelles Design, Rücksichtnahme
●Stabile Leistung
●Perfektes Sicherheits- und Schutzdesign
Spezifikation
| Controller-Modell | SDJ-7,5KW | |||
| Elektrisch | Eingang (DC/V) | 72V | 96V | 144 V |
| Maximaler Stromausgang (AC/A) | 400A | 320A | 250A | |
| Nennstromausgang (AC/A) | 115A | 78A | 52A | |
| Maximale Leistung (KW) | 30 | 30 | 30 | |
| Maximale Ausgangsfrequenz (Hz) | 300 | 300 | 300 | |
| Temperaturbereich der Arbeitsumgebung (℃) | -30 °C bis +55 °C | |||
| Temperaturbereich der Lagerumgebung (℃) | -40°C---+70°C | |||
| IP-Klasse | IP67 | |||
| Isolierte Leistung | 72 V/96 V Eingang und Ausgang zum Gehäuse DC 1000 V, Leckstrom 0,05 mA, Isolationswiderstand 20 MΩ | |||
| 144 V Eingang und Ausgang zum Gehäuse DC 2100 V, Leckstrom 2,1 mA, Isolationswiderstand 1 MΩ | ||||
| Controller-Effizienz | 0,98 | |||
| Kühlungsmethode | Natürliche Kühlung/Luftkühlung | |||
| Kontroll-Methode | Vektorregelung | |||
| Motorentyp | Asynchronmotor | |||
| Vibrationsstandard | GB/T2423 | |||
| Kommunikationsmethode | DÜRFEN | |||
| Gewicht (kg) | 4kg | |||

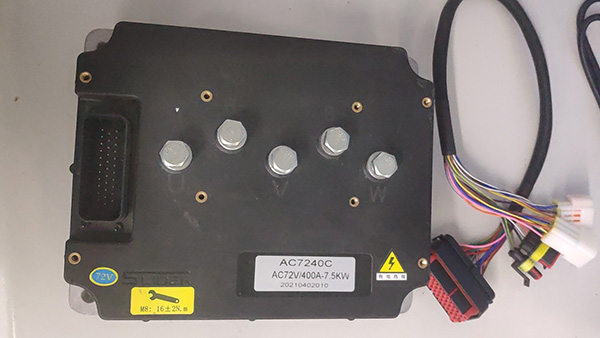

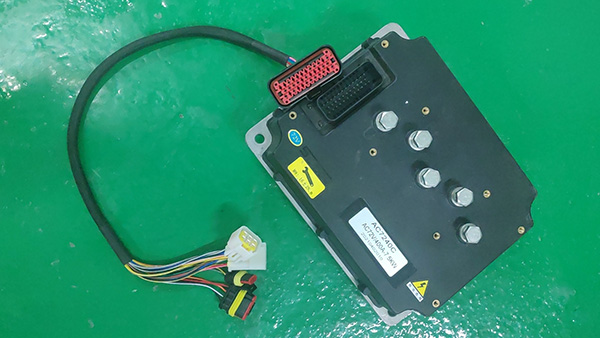

Produktfoto

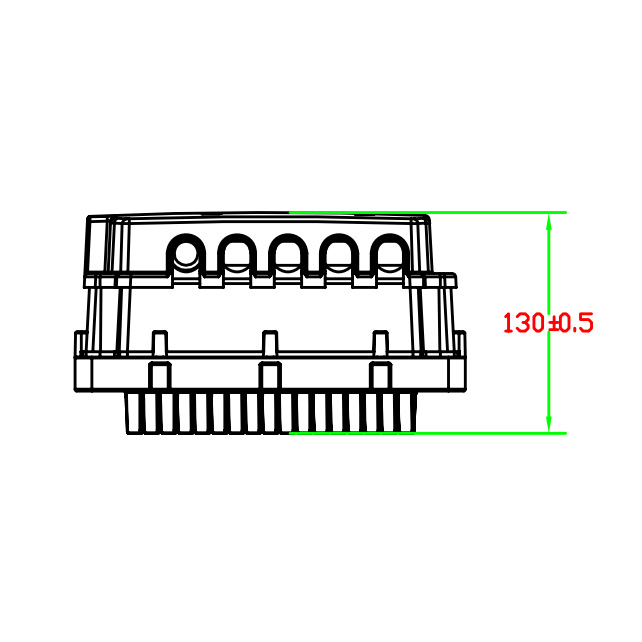

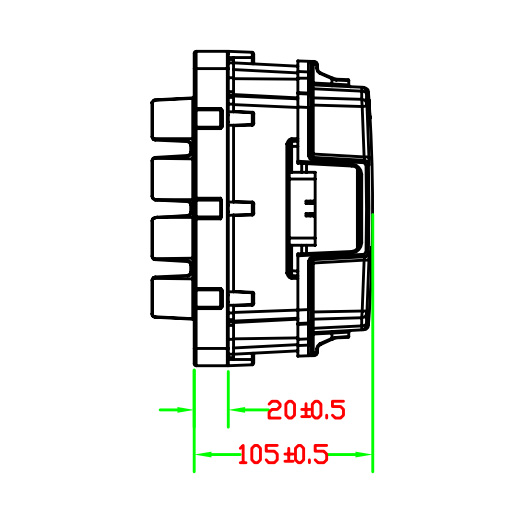

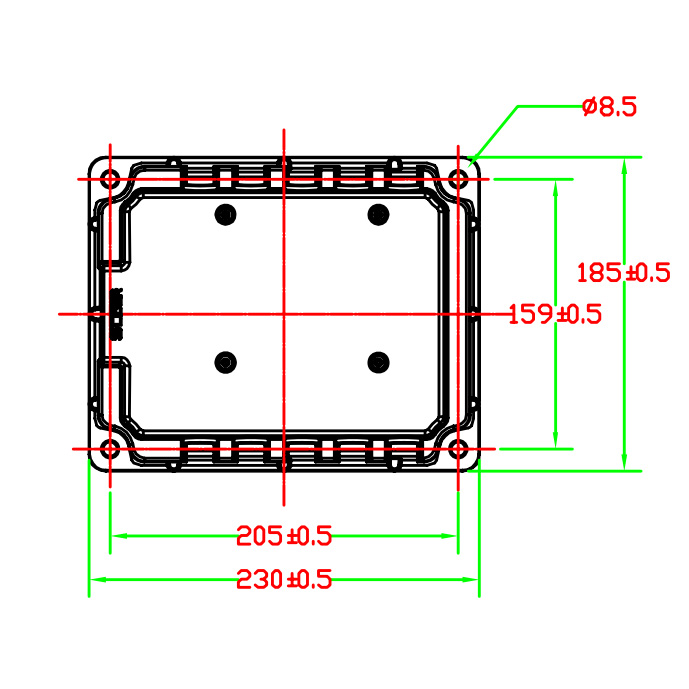

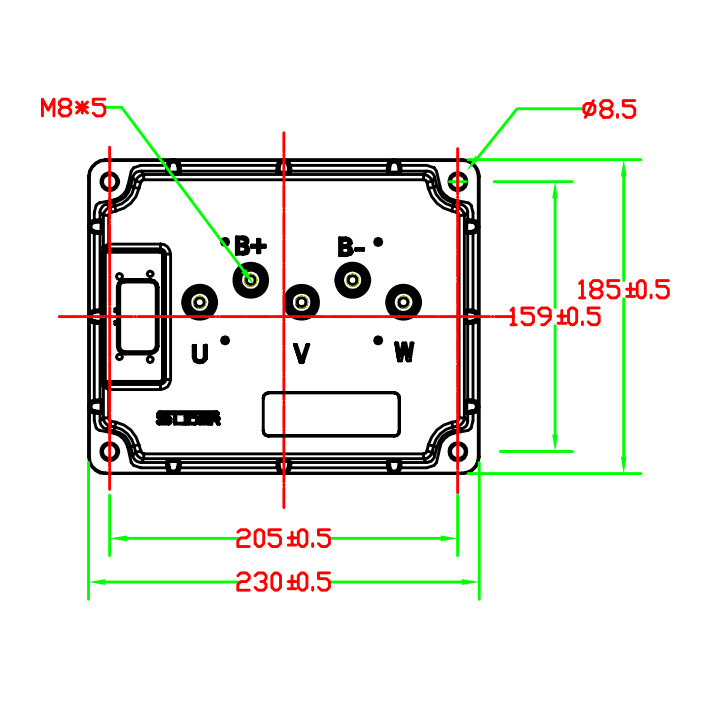

Maßzeichnungen
